耐洗、耐摩擦色牢度是衡量纺织品质量的两个较为重要的指标。作为一个常规测试项目来说．对纺织印染企业并非是什么难题．但关键是对企业而言：客户来自不同层面。并分析比较了测试结果。希望能从中找出一些规律．为纺织、服装、染整加工企业提供一些借鉴。

一、实验用仪器、设备及材料

1、仪器
   摩擦牢度仪、耐洗牢度试验仪、Datacolor测色配色仪
2、样卡
   AATCC灰色样卡、GB250、251灰色样卡、ISO灰色样卡
3、材料
   各种规格的面料、单纤维贴衬、多纤维贴衬、标准摩擦白布

二、各标准的测试方法比较
1、耐洗牢度
①、基本概念
   所谓耐洗牢度是指纺织品有色试样与规定的贴衬织物按一定方法缝合成组合试样．在规定条件下皂洗后．有色试样的褪色和贴衬织物的沾色程度的度量。贴衬织物有单纤维和多纤维两种。
②、测试参数

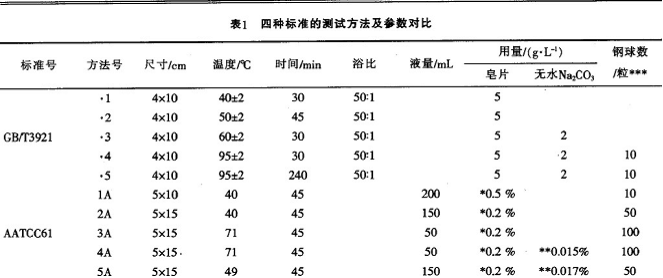

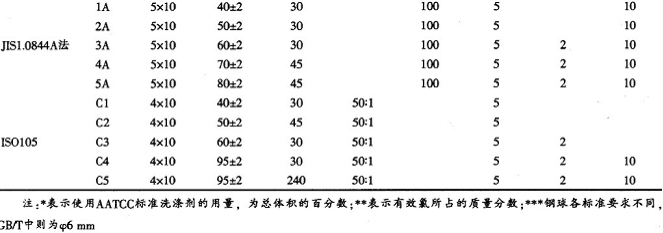

   不同标准的耐洗牢度测试时控制的参数条件也不相同，GB／T、AATCC、JIS、ISO的测试方法及参数见表1。
   上表列出的是GB／T3921．1—3921．5、AATCC61、JISL0844中的A法和ISO105 C01一C05的几种方法，JISL0844中的B法和C法、ISO105 C06、我国的耐家庭和商业洗涤色牢度试验方法(GB／T12490--90)没有包含在内。
③、测试结果

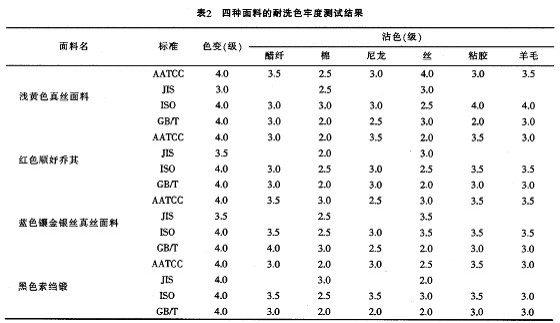

   我们选择了耐洗牢度相对较低的真丝、乔其、素绉缎等面料进行了分析对比．测试结果见表2。
   从表2可看出：同一试样用不同标准的测试方法进行测试。由于测试设备与测试条件的差异，所得结果也不相同。原样变褪色有0．5—1级的差异。

   这种差异主要体现在日本标准上。沾色牢度同样有0．5～1级的差异。从AATCC、JIS、ISO多纤维贴衬的结果比较：在醋纤上．AATCC和ISO评级比GB／T高0．5级。在棉、锦纶、真丝、粘胶和羊毛上，基本都比国标高0．5级。所以测拈色牢度时．不管是单纤维贴衬还是多纤维贴衬，只要国标达标．一般其他标准也能达标。

2、摩擦牢度
①、基本概念
   摩擦牢度综合考虑了加压下纤维间的摩擦力负重、动摩擦系数、表面粗糙程度、纤维材料的损伤、变形、摩擦热、静电效应、温度等各种因素对有色织物上有色物质的影响。
   国际上通用的摩擦牢度试验机是克罗克摩擦牢度试验机(Crock meter)。日本普遍采用的是学振型摩擦牢度试验机．AATCC等采用的是旋转垂直的克罗克摩擦牢度试验机。克罗克摩擦牢度试验机是平面摩擦，学振型摩擦牢度试验机是曲面摩擦不同的试验机有不同的摩擦作用．加上不同国家制订的标准测试方法中规定的试验条件不同。所以同一织物采用不同标准、选择不同的仪器、使用不同的测试条件测试后得到的结果也有区别。
②、测试参数

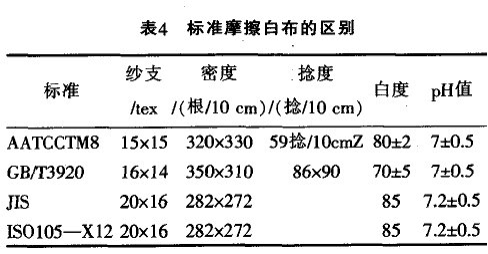

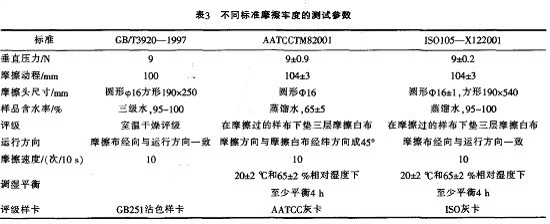

   不同标准的摩擦牢度测试参数见表3和表4

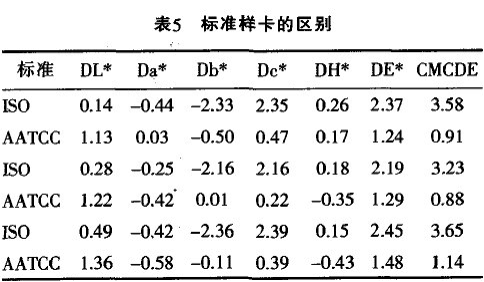

   我国国标、ISO、AATCC、JIS四种标准的牢度评级时所用的样卡也不同．各种标准均有其对应的标准样卡。表5是以我国国标为基准，用ISO、AATCC样卡在Datacolor测配色仪上测定得到的几组灰卡的数据。

   从上表可看出：ISO灰卡比国标灰卡浅、色鲜艳、偏红；AATCC灰卡比国标灰卡浅、色鲜艳、偏绿。所以测摩擦牢度时采用不同标准．须用对应的标准样卡进行评级．不能一卡多用。
③、测试结果的差异
   从上面测试条件可看出：ISO、AATCC、我国国标中的摩擦头直径、摩擦动程、摩擦头垂直压力基本差不多。摩擦白布的规格虽有区别，但影响不大，所以同一块织物的干摩牢度与国标基本接近，国标能达标，ISO、AATCC也能达标；AATCC的湿摩牢度比国标的还略高。因摩擦白布的含水率比国标低，为65+5％：JIS标准中规定摩擦次数较多，要求比ISO、AATCC和国标高，所以同一块织物测试后得到的摩擦牢度稍低。

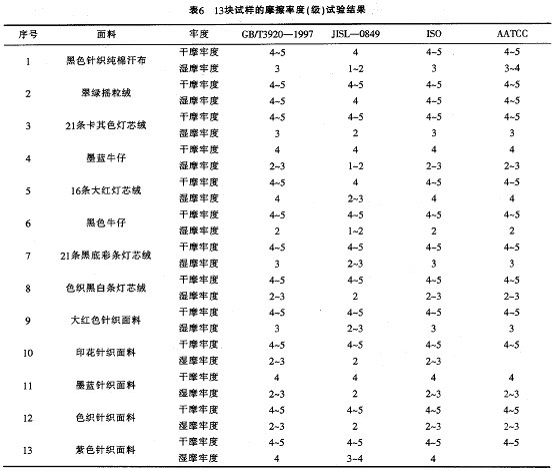

   经过大量试验发现：同一有色织物按不同的标准要求在相应的测试设备上测试得到的结果也不相同。一般要相差0．5级左右。中浅色差异小，深浓色差异大，特别像黑色、大红、棕色、深蓝等差别更大。具体结果见表6。

    在工厂只有国标摩擦牢度仪、国标的变、褪色样卡而没有其他设备和其他标准样卡时．可在国标设备上进行测试，同时按国标进行评级。其结果与ISO、AATCC差别不大，JIS的在国标的基础上将要求提高半级左右即可。

    更多信息了解：http://www.mddenmy.com/productlist/list-5-1.html
