免费热线：400-82-13149

24小时服务热线：13671843966

牛仔面料的厚度、织物组织、材质对耐磨性的影响
来源:未知     发布时间:2019-09-02 16:39    次浏览    大小:  16px  14px  12px
从国际牛仔面料的生产量来看，我国已经成为牛仔面料重要生产国，而且对牛仔面料的质量要求也越来越高。面料的性能广泛，本实验针对牛仔面料耐磨性进行研究，通过牛仔面料的厚度、织物组织、材质这三个重要参数系统分析牛仔面料的耐磨性强弱。因此，在这里进一
一、研究的目的与意义
从国际牛仔面料的生产量来看，我国已经成为牛仔面料重要生产国，而且对牛仔面料的质量要求也越来越高。面料的性能广泛，本实验针对牛仔面料耐磨性进行研究，通过牛仔面料的厚度、织物组织、材质这三个重要参数系统分析牛仔面料的耐磨性强弱。因此，在这里进一步研究牛仔布，探讨其服用性能非常有必要。
本实验研究的意义在于对市场上的常见牛仔布进行整理归类，并按照国家测试标准检测所搜集到的牛仔布的耐磨指标，分析牛仔布的结构参数与耐磨指标的相关性，从而为牛仔布的生产者和消费者提供一个理论参考。

二、实验材料和方法
1.实验材料和设备
①实验样品的制备
首先把提前准备好的牛仔面料进行去涂层处理，然后把处理好的牛仔面料熨整好，标注好面料编号，每块面料裁取10片直径为11cm的圆形片状。在圆片中心取直径为1cm的圆孔。为了保证平整应对样品进行压烫。
②实验设备与工具
检验耐磨性设备和工具：Y582型圆盘式织物平磨仪，750g砝码，直尺，圆规，剪刀（剪裁专用）
检测面料厚度设备：厚度织物仪
2.实验步骤及评价标准
①实验步骤与方法
（1）把裁剪好的样品安放在厚度织物仪中，开始实验记录好实验数据。
（2）每10片样品取平均值。
（3）把裁剪好的样品安放在Y582型圆盘式织物平磨仪中，安放750g砝码，调好机器数值上限。
（4）检验样片安放是否平整，然后摁开始键，注意观察样片磨损程度，当有一根或两根丝缕断裂时，实验停止。
（5）进行下一个样片实验时将上次实验归零。记录好数据，实验结束将仪器电源关闭，砝码取下。
②耐磨性的评价标准
按照以上实验方法，根据样片的耐磨转数的多少来评定面料耐磨性能的强弱。当厚度、织物组织相同的条件下，不同材质的样品的耐磨转数较多的更加耐磨。当材质、织物组织相同时，用不同的厚度的样品的耐磨转数多少来鉴别耐磨性能最好的织物厚度取值范围。当厚度、材质相同的条件下，用不同的织物组织的样品的耐磨转数来确定耐磨性能最好的织物组织。

3.实验数据分析

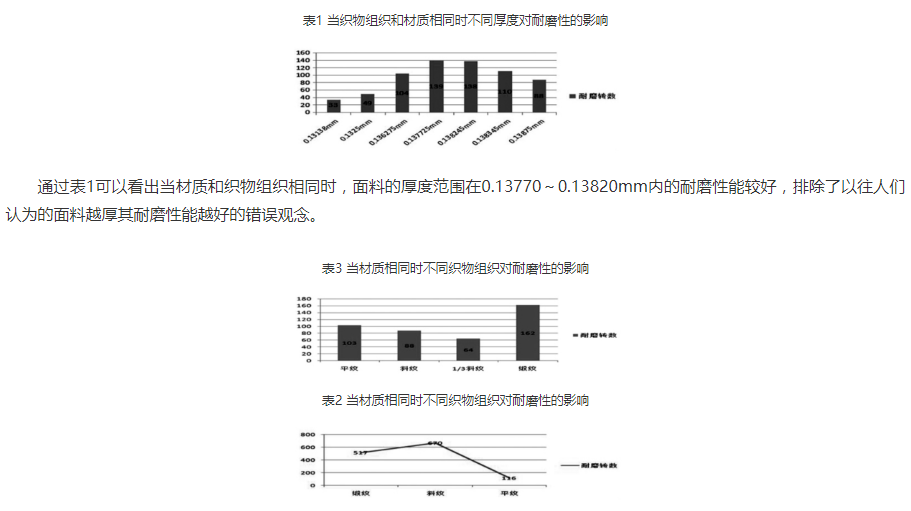

实验结果见表1、2、3、4、5
从表2的实验中得出结论，当材质为100%棉、厚度平均在0.13752mm的条件下，样品织物组织为斜纹的耐磨性能最好，而表3同样研究在相同厚度、材质的条件下，不同的织物组织的耐磨性能，而材质取65%棉、35%涤、厚度平均值在0.13726mm的条件下，实验发现牛仔面料的织物组织为缎纹的耐磨性能最好。

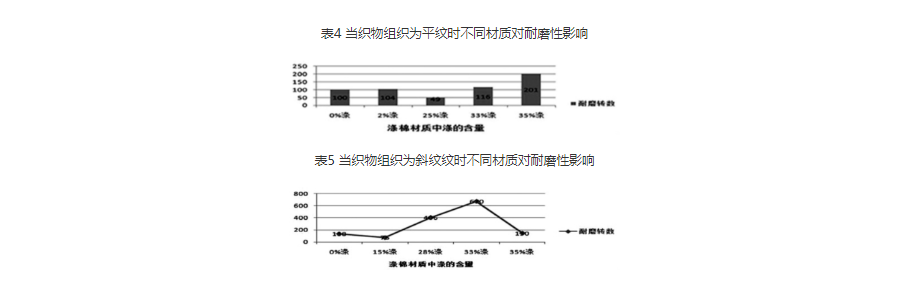

如表4，当样品的织物组织为平纹时，厚度平均0.13766mm的条件下，不同涤棉混合的比例中65%棉、35%涤的牛仔面料的耐磨性能最佳，从实验总结出涤棉比例从100%棉、0%涤到75%棉、25%涤的时候牛仔面料的耐磨性能越来越差。但75%棉、25%涤到65%棉、35%涤的时候逐渐上升，牛仔面料的耐磨性能越来越好，那么以后在牛仔面料的生产中可以择优生产。从表5实验中可看出，当样品的织物组织为斜纹时，厚度平均在0.13744mm的条件下，牛仔面料的耐磨性能的变化较大，当65%棉、33%涤、2%氨纶的牛仔面料的耐磨性能最好，图表呈三角的形状，在65%棉、33%涤、2%氨纶时的涤棉比例耐磨性能较好。

4.实验总结
牛仔面料的耐磨性能可从厚度、织物组织、材质这三个结构参数进行综合分析，厚度实验的结论是牛仔面料的厚度在0.13770～0.13820mm范围内耐磨性能最佳。
在织物组织实验中，当材质为100%棉，织物组织为斜纹，厚度在0.13752～0.13770mm范围内的牛仔面料耐磨性能最好。当材质为65%棉、35%涤纶，织物组织为缎纹，厚度在0.13726～0.13775mm范围内牛仔面料的耐磨性能最好。但是从实验的耐磨转数的相对比较来看，当牛仔面料的织物组织为斜纹时耐磨转数较大，因此可以判断斜纹牛仔面料的耐磨性能更好。
在材质实验中，当织物组织为平纹，材质为65%棉、35%涤，厚度0.13766～0.13770mm范围内的牛仔面料的耐磨性能最好，当织物组织为斜纹，材质为65%棉、33%涤、2%涤，厚度在0.13744～0.13770mm范围内牛仔面料的耐磨性能最好。同样通过二者耐磨转数对比，当材质为65%棉、33%涤、2%氨纶的牛仔面料的耐磨性能最好。
